EBAN 5000 KAPLAMA / BOYA KALINLIK ÖLÇÜM CİHAZI
Coating Thickness Meter
* İngiliz malı
* Portatif
* Geniş ekranlı
* Son teknolojiye sahip
* Tüm isteklerinize cevap verebilir.
* Söküp takılabilir,esnek 1m.kablolu problar.
EBAN 5000 İlgili Uluslararası Standartlar:
Ferrous Model Non-Ferrous Model
ISO 2178 ISO 2360
ISO 2808-6 ISO2808-6
ASTM B 499 ASTM D 1400
ASTM D 244
ISO 2808. Film kalınlık tayini
ISO 2178. Manyetik metodla kalınlık ölçümü.
ISO 2360. Eddy current metodu ile kalınlık ölçümü.

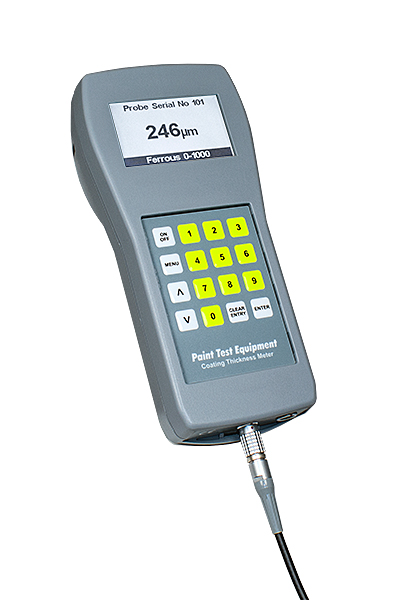

En gelişmiş kalınlık ölçüm cihazlarından biri olan Eban 5000 metalik
yüzeyler üzerindeki tüm kaplamaları Manyetik indüksiyon veya
Eddy Current prensibini kullanarak en doğru şekilde ölçer.
Kalibrasyon
Kalibrasyon folyoları ile kumlanmış veya şekillenmiş herhangi bir yüzeyde kalibrasyon yapılabilir.
Kalibrasyon hafızası
Farklı alt malzeme ve şekildeki malzemeler için kalibrasyon değerlerini kaydetme ve gerektiğinde geri çağırma özelliği. Kalibrasyon zamanı kazanımı.
Alt/Üst Limit
Görsel - sesli alarm veren geçer/geçmez fonksiyonu
Mikron / Mil Dönüşümü
Ölçü birimini Metrik veya Imperial olarak seçebilme.
İstatistik
Ortalama değer, ölçüm sayısı, maksimum/minimum değer, varyasyon kat sayısı ve standart sapma gibi istatistiki verileri ekranda sürekli görebilme.
Ölçümleri Gruplandırma (Batching)
Ölçümle,tarih,saat,iş ve grup numarası verilerek gruplandırılabilir. Kaydedilen ölçüm gruplarına geri dönme, istatistikleri inceleme,ölçüm ekleme veya çıkarma yapılabilir.

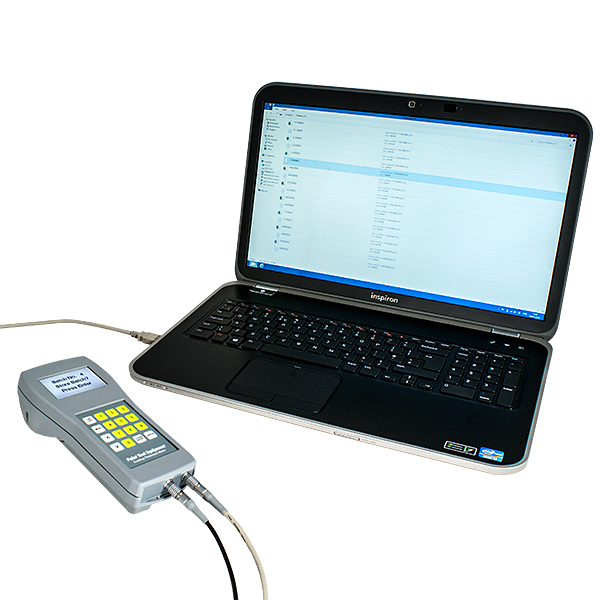

PC’ye yükleme
Tüm ölçüm değerleri,istatistikleri ve limit dışı değerleri,iş ve grup numarası ile Word veya Excel’e aktarabilme.İstenirse her yüklemede firma adı raporlara eklenebilir.
Sertifikasyon
İstenildiği takdirde cihaz ve problar için UKAS Kalibrasyon Sertifikası verilebilir. Ayrıca PTE web sitesindeki Calibration Portal bölümünde online olarak görüntülenebilir. Calibration Portal bölümünde kalibrasyon yenileme zamanları da takip edilebilir.

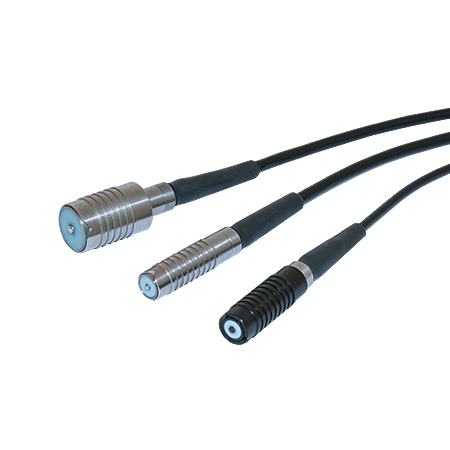

Eban 5000 Problar ve Teknik Özellikleri
| Prob tipi |
Prob Çapı |
Boşluk Payı |
Min. Dışbükey Eğim |
Min. İçbükey Eğim |
Min. Numune Alanı |
| Ferrous Düz 0-1000μ |
9mm |
75mm |
4mm |
25mm |
4mm |
| Ferrous LTipi 0-1000μ |
9mm |
40mm |
4mm |
25mm |
4mm |
| Ferrous Düz 0-2mm/0.5mm |
15mm |
75mm |
10mm |
50mm |
10mm |
| Ferrous Düz 0-20.0mm |
50mm |
150mm |
100mm |
500mm |
100mm |
| Non-Ferrous Düz 0-1000μ |
10mm |
75mm |
5mm |
25mm |
5mm |
| Non-Ferrous L Tipi 0-1000μ |
10mm |
40mm |
5mm |
25mm |
5mm |
| Non-Ferrous Düz 0-2000μ |
10mm |
75mm |
5mm |
25mm |
5mm |
EBAN 5000 Modeller ve Teknik Özellikler
| Ürün Kodu |
Alt Malzeme |
Ölçüm Aralığı |
Çözünürlük |
Hassasiyet |
Prob Sertifika Kodu |
Folyo Sertifika Kodu |
| C5001 |
Ferrous |
0-1000µ |
1µ |
±1 - 3% |
NC101 |
NC002 |
| C5002 |
Ferrous |
0-2000µ & 0-5mm. |
1µ & 0.1mm. |
±1 - 3% |
NC101 |
NC002 |
|
EBAN 5000 Modeller ve Teknik Özellikler
|
|
Ürün Kodu
|
Alt Malzeme
|
Ölçüm Aralığı metrik
|
Ölçüm Aralığı Imperial
|
Çözünürlük Metrik
|
Çözünürlük Imperial
|
Hassasiyet
|
Kalibrasyon Sertifika
Kodu
|
Folyo Sertifika
Kodu
|
|
C5001
|
Ferrous
|
0-1000µm
|
0-40mils
|
1µm
|
0.1mil
|
±1 to 3%
|
NC101
|
NC002
|
|
C5002
|
Ferrous
|
0-2000µm
0-5.00mm
|
0-80mils
0-200mils
|
1µm
0.01mm
|
0.1mil
|
±1 to 3%
|
NC101
|
NC002
|
|
C5003
|
Ferrous
|
1-20mm
|
40-800mils
|
0.1mm
|
0.1mil
|
±1 to 3%
|
NC101
|
NC002
|
|
C5004
|
Non-Ferrous
|
0-1000µm
|
0-40mils
|
1µm
|
0.1mil
|
±1 to 3%
|
NC201
|
NC002
|
|
C5005
|
Non-Ferrous
|
0-2000µm
|
0-80mils
|
1µm
|
0.1mil
|
±1 to 3%
|
NC201
|
NC002
|
|
C5006
|
Ferrous ve
Non-Ferrous
|
0-1000µm
|
0-40mils
|
1µm
|
0.1mil
|
±1 to 3%
|
NC101
NC201
|
NC002
|
|
C5007
|
Ferrous ve
Non-Ferrous
|
F 0-2000µm
F 0-5.00mm
N 0-2000µm
|
0-80mils
0-200mils
0-80mils
|
1µm
0.01mm
1µm
|
0.1mil
|
±1 to 3%
|
NC101
NC201
|
NC002
|
|
CA101
|
USB PC bağlantı kablosu
|
|
|
|
CS301
|
Yedek Ferrous Prob 0-1000µ ( C5001 ve C5006 modelleri için )
|
NC101
|
|
|
CS302
|
Yedek Ferrous Prob 0-2000µm & 0-5.00mm ( C5002 ve C5007 modelleri için )
|
NC101
|
|
|
CS303
|
Yedek Ferrous Prob 0-20mm. ( C5003 modeli için )
|
NC101
|
|
|
CS304
|
Yedek Non-Ferrous Prob 0-1000µ ( C5004 ve C5006 modelleri için )
|
NC201
|
|
|
CS305
|
Yedek Non-Ferrous Prob 0-2000µ ( C5005 ve C5007 modelleri için )
|
NC201
|
|
|
CA201
|
Yedek L Tipi Ferrous Prob 0-1000µ ( C5001 ve C5006 modelleri için )
|
NC101
|
|
|
CA203
|
Yedek L Tipi Non-Ferrous Prob 0-1000µ ( C5004 ve C5006 modelleri için )
|
NC101
|
|
Ferrous Modeller-F
Demir ve çelik üzerindeki : Boya,toz boya, plastik,cam, çinko,kadmiyum,krom
epoksi,kalay, seramik, fosfat kalınlıklarını ölçer.
Non-Ferrous Modeller- NF
Alüminyum,pirinç,bakır,paslanmaz çelik ve zamak üzerindeki : Boya,toz boya,lak,plastik,cam,eloksal kalınlıklarını ölçer.
Ferrous ve Non-Ferrous Kombine Modeller – FNF
Yukarıdaki her iki modelin birleşmesinden oluşan kombine modellerdir.
TESLİM ŞEKLİ :

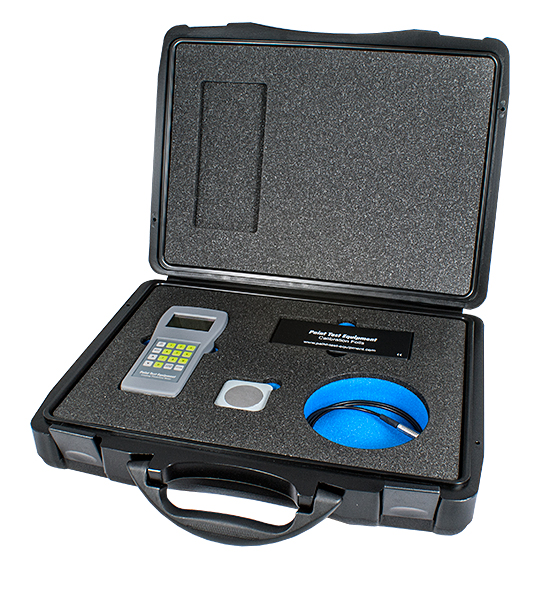

Eban 5000 Kalınlık Ölçüm Cihazı, söküp takılabilir fleksibıl ölçüm probu (FN cihazlarda iki adet prob verilmektedir), Kalibrasyon folyo seti 8’li, 12/25/50/75/125/175/250/500µ gibi (C5003 modelinde 3 adet folyo verilmektedir.), sıfır kalibrasyon diski (FN cihazlarda iki adet prob verilmektedir), Özel köpüklü taşıma çantası, İngilizce ve Türkçe kullanma talimatı ile birlikte komple.
CA101 USB PC bağlantı kablosu ve UKAS kalibrasyon sertifikaları opsiyoneldir.
|
Farklı alt malzeme ve kaplamalara göre model seçimi
|
|
Alt
Malzeme
Kaplama
|
Aluminyum
|
Pirinç
|
Bronz
|
Bakır
|
Magnezyum
|
Çelik
|
Paslanmaz Çelik
|
Titanyum
|
Çinko
|
|
Alüminyum
|
---
|
---
|
---
|
---
|
---
|
Ferrous
|
---
|
---
|
---
|
|
Oksidasyon
|
Non-ferrous
|
---
|
---
|
---
|
Non-ferrous
|
---
|
---
|
---
|
---
|
|
Pirinç
|
---
|
---
|
---
|
---
|
---
|
Ferrous
|
---
|
---
|
---
|
|
Bronz
|
---
|
---
|
---
|
---
|
---
|
Ferrous
|
---
|
---
|
---
|
|
Kadmiyum
|
---
|
---
|
---
|
---
|
---
|
Ferrous
|
---
|
---
|
---
|
|
Seramik
|
---
|
---
|
---
|
---
|
---
|
Ferrous
|
---
|
---
|
---
|
|
Krom
|
---
|
---
|
---
|
---
|
---
|
Ferrous
|
---
|
---
|
---
|
|
Bakır
|
---
|
---
|
---
|
---
|
---
|
Ferrous
|
---
|
---
|
---
|
|
Eloksal
|
Non-ferrous
|
---
|
---
|
---
|
---
|
---
|
---
|
---
|
---
|
|
Epoksi
|
Non-ferrous
|
Non-ferrous
|
Non-ferrous
|
Non-ferrous
|
Non-ferrous
|
Ferrous
|
Non-ferrous
|
Non-ferrous
|
Non-ferrous
|
|
Galvaniz
|
---
|
---
|
---
|
---
|
---
|
Ferrous
|
---
|
---
|
---
|
|
Metal Spray
|
---
|
---
|
---
|
---
|
---
|
Ferrous
|
---
|
---
|
---
|
|
Lak
|
Non-ferrous
|
Non-ferrous
|
Non-ferrous
|
Non-ferrous
|
Non-ferrous
|
Ferrous
|
Non-ferrous
|
---
|
Non-ferrous
|
|
Boya
|
Non-ferrous
|
Non-ferrous
|
Non-ferrous
|
Non-ferrous
|
Non-ferrous
|
Ferrous
|
Non-ferrous
|
Non-ferrous
|
Non-ferrous
|
|
Plastik
|
Non-ferrous
|
Non-ferrous
|
Non-ferrous
|
Non-ferrous
|
Non-ferrous
|
Ferrous
|
Non-ferrous
|
Non-ferrous
|
Non-ferrous
|
|
Lastik
|
Non-ferrous
|
---
|
---
|
---
|
---
|
Ferrous
|
---
|
---
|
---
|
|
Kalay
|
---
|
---
|
---
|
---
|
---
|
Ferrous
|
---
|
---
|
---
|
|
Kalibrasyon Folyo Teknik Özellikleri
|
|
Ürün Kodu
|
Aralık
|
Değerler
|
Hassasiyet
|
Folyo Sert. Ürün Kodu
|
|
F2001
|
0-1000µm
|
25,50,75,125,175,250,500,750µm
|
± %2
|
NC002
|
|
F2002
|
0-40mils
|
1,2,3,5,7,10,20,30mils
|
± %2
|
NC002
|
|
F2003
|
0-2000µm
|
50,250,500,750,1000,1250,1500,2000µm
|
± %2
|
NC002
|
|
F2004
|
0-80mils
|
2,10,20,30,40,50,60,80mils
|
± %2
|
NC002
|
|
F2005
|
0-5.00mm
|
50,250,500,750,1000,1500,2000,3000µm
|
± %2
|
NC002
|
|
F2006
|
0-200mils
|
2,10,20,30,40,60,80,120mils
|
± %2
|
NC002
|
|
F2007
|
0-20.0mm
|
5, 9.5, 15mm
|
± %2
|
NC002
|
|
F2008
|
0-800mils
|
200,360,600mils
|
± %2
|
NC002
|
|
FV001
|
Özel seçim
|
12,25,50,75,100,125,150,175,190,200,225,
250,275,300,350,375,500,625,750,1000,
1250,1500,2000,3000,5000,9500,15000µm
( 8 adet seçiniz. )
|
± %2
|
NC002
|
|
Z1003
|
Ferrous sıfır disk
|
|
|
|
Z1004
|
Non-Ferrous sıfır disk
|
|
|
|
Z1003
|
Ferrous sıfır plaka ( C5003 modeli için)
|
|
|
|
