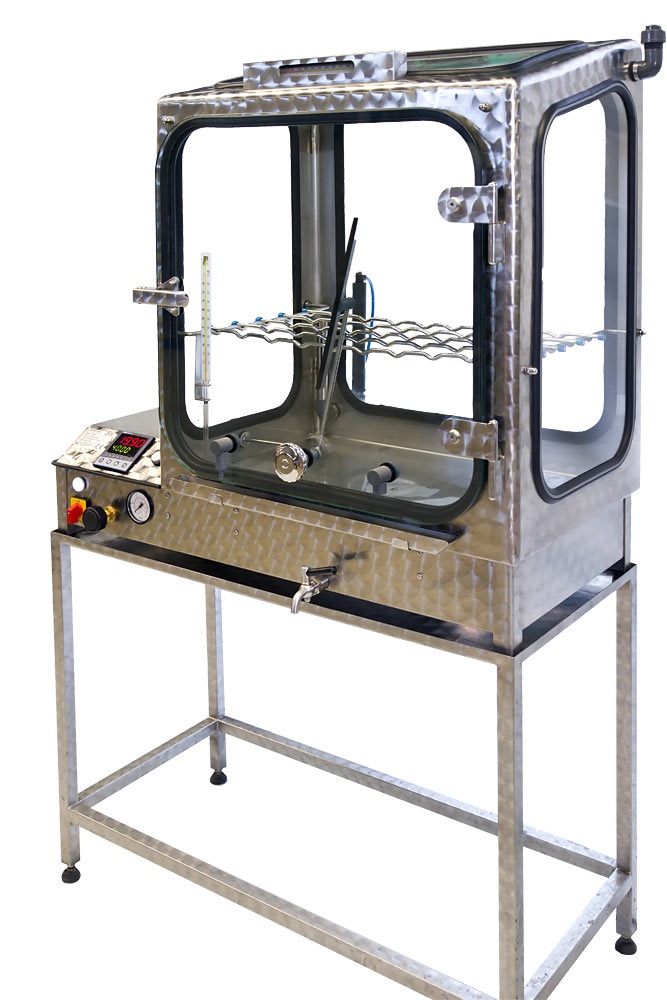

Yoğunlaşma ve Kesternich Korozyon Test Kabinleri 300 litre
Manuel Korozyon Test sistemleri ve ilgili standartlar:
HK 310 :
DIN EN ISO 6270-2 (DIN 50017 KK) CH
DIN EN ISO 6270-2 (DIN 50017 KFW, KTW) AHT, AT (manuel kontrollu)
HK 320 (otomatik kapı açma sistemi) :
DIN EN ISO 6270-2 (DIN 50017 KK) CH
DIN EN ISO 6270-2 (DIN 50017 KFW, KTW) AHT, AT
(1 çevrim manuel operasyonsuz mümkün.)
HK 320B (otomatik ventilasyon) :
DIN EN ISO 6270-2 (DIN 50017 KK) CH
DIN EN ISO 6270-2 (DIN 50017 KFW) AHT
(1 çevrim manuel operasyonsuz mümkün.)
| Teknik Özellikler |
|
|
| Sıcaklık aralığı |
: |
Oda sıcaklığı - +55 °C (+75°C ye kadar arttırılabilir.) |
| Kontrol |
: |
Mikroprosesör PID kontrolör |
| Sıcaklık sabiti |
: |
± 1.0K zamanda |
| Gerekli Voltaj |
: |
16A, 230V/50Hz (1100 Watt bağlı güç) |
Basınçlı hava bağlantısı
(sadece HK320B
için gereklidir.) |
: |
2.0 - 8.0 bar basınç
Çabuk kaplin / rakor
Sarfiyat : 2.5 Nm³/h - 3Nm³/h
Basınçlı hava tozsuz ve yağsız olmalıdır. |
Su bağlantısı
(deionize su) |
: |
Ünite deionize su ile manuel olarak doldurulmalıdır.
İletkenlik değeri <= 20µS/cm olmalıdır. |
| Proses |
: |
Drenaj vanası ile manuel olarak boşaltılır. |
| Kapı açılma (HK320) |
: |
Önceden set edilmiş zamana göre otomatik olarak kapı açılması. |
| Ventilasyon (HK320B) |
: |
Önceden set edilmiş zamana göre otomatik olarak hava boşaltma. |
| |
|
HK310 |
HK320 |
HK320B |
 |
Test odası
hacimleri |
: |
yaklaşık 300 litre |
yaklaşık 300 litre |
yaklaşık 300 litre |
Test odası
boyutları |
: |
g=750mm.
der=500mm.
y=750mm. |
g=750mm.
der=500mm.
y=750mm. |
g=750 mm.
der=500mm.
y=750mm. |
| Dış boyutlar |
: |
g=920mm.
der=540mm.
y=1000mm. |
g=920mm.
der=540mm.
y=1000mm. |
g=1050mm.
der=600mm.
y=1000mm. |
| Kapı boyutları |
: |
610x610mm |
610x610mm |
610x610mm |
| Ağırlık |
: |
yaklaşık 40 kg |
yaklaşık 45 kg |
yaklaşık 50 kg |
|
Gerekli servisler:
• Soket 230V/50Hz, 16A
• Deionize su
• Ünite aşağıdaki şartlarda çalışacak şekilde standartlara uygun olarak dizayn edilmiştir.
Oda sıcaklığı : 18 °C - 28 °C, ortalama nem : < 75%
Opsiyoneller
1- Yoğunlaşma sıcaklık aralığını +70°C arttırma
Sıcaklık aralığını +55°C den +70°C ye arttırma
2- Manuel gas ölçümü ve alma cihazı
Pleksiglas ünite, gaz tüpleri için uygun bağlantı ve iğne tipi vana
İlgili standartlar : DIN 50 018, ISO 6988
Not: 2.5 litres oldukça akışkan parafin oil dahildir.
Montaj ve demontaj mümkün.
İlave gerekli hacim : Gaz ölçüm cihazı ana ünitenin yanına veya üstüne monte edilebilir.
Not : Alternatif parafin oil.
Diğer opsiyoneller :
1- Timer
5 dijit, tekrar sıfıra set edilemez.
2- Kurşun kablo kılıfı
110 mm genişlikte kapanabilir kapaklı
Aksesuarlar :
1- Basınçlı hava komprosörü
İnce filtreli, kendi kendine devam eden operasyon için manometre
(Basınçlı hava sadece HK320B kabin ventilasyonu için gereklidir.)
2- Basınçlı hava filtre ünitesi
Ön filtre ve ince filtre, düşük yağ ve katı madde oranı
DIN EN ISO 9227 (DIN 50 021) ‘e uygun
3- Deionize su ünitesi
Yatak kartuşlu,iletkenlik ölçüm cihazı ve mevcut su sistemine bağlanmak için selonoid vana.
Kapasite 1000 l/h, 10° dH , 2,800 litres
4- Kartuş
Karışık yatak kartuş
Kapasite 1000 l/h, 10° dH , 2,800 litres
5- Yüksek akışkanlıklı 2.5 litre parafin yağı
Gaz ölçüm ve alma ünitesi için uygun özellikte.
6- Ünitelere uygun çalışma masaları
6.1- Lab masası HK310/320 için uygun
(ağırlık: 22kg)
6.2- Lab masası HK320B için uygun
(ağırlık: 22kg)
7- Numune aparatları, taşıma çubukları ve destek ızgaraları
|
| Açıklama |
Teknik Detaylar |
Ürün Resmi |
7.1- Taşıma çubuk,
GRP boru |
Çap 20 mm, taşıma
kapasitesi yaklaşık 12 kg. |
 |
7.2- Taşıma çubuk,
GRP plastik |
Çap12 mm, taşıma
kapasitesi yaklaşık 8 kg.
|
7.3- Taşıma çubuk,
özel paslanmaz çelik
|
Çap 8 mm, taşıma
kapasitesi yaklaşık 16 kg.
|
| 7.4- Numune rafları, yatay |
10 test plakası,
150 x 70 mm. |
|
| 7.5- Numune rafları , diagonal |
15 test plakası,
150 x 70 mm. |
|
7.6- Destek Izgarası,
Taşıma kapasitesi 25 kg |
------------------ |
|
