Kalınlık Ölçüm Cihazı EBAN 5000

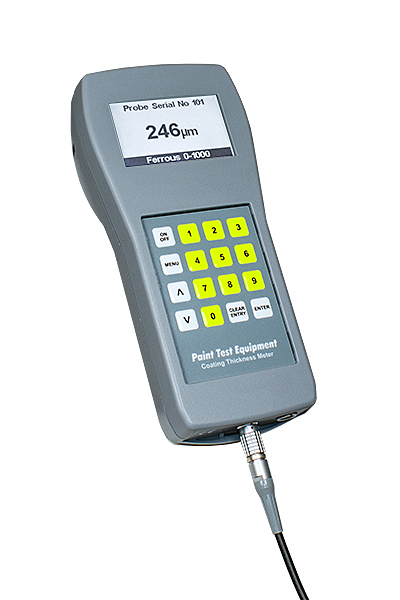

EBAN 5000 KAPLAMA / BOYA KALINLIK ÖLÇÜM CİHAZI
Coating Thickness Meter


* İngiliz malı
* Portatif
* Geniş ekranlı
* Son teknolojiye sahip
* Tüm isteklerinize cevap verebilir.
* Söküp takılabilir,esnek 1m.kablolu problar.

EBAN 5000 İlgili Uluslararası Standartlar:

   Ferrous Model                                    Non-Ferrous Model
         ISO 2178                                              ISO 2360
         ISO 2808-6                                           ISO2808-6
         ASTM B 499                                          ASTM D 1400
                                                                    ASTM D 244

ISO 2808. Film kalınlık tayini
ISO 2178. Manyetik metodla kalınlık ölçümü.
ISO 2360. Eddy current metodu ile kalınlık ölçümü.

En gelişmiş kalınlık ölçüm cihazlarından biri olan Eban 5000 metalik
yüzeyler üzerindeki tüm kaplamaları Manyetik indüksiyon veya
Eddy Current prensibini kullanarak en doğru şekilde ölçer.

Kalibrasyon
Kalibrasyon folyoları ile kumlanmış veya şekillenmiş herhangi bir yüzeyde kalibrasyon yapılabilir.

Kalibrasyon hafızası
Farklı alt malzeme ve şekildeki malzemeler için kalibrasyon değerlerini kaydetme ve gerektiğinde geri çağırma özelliği. Kalibrasyon zamanı kazanımı.

Alt/Üst Limit
Görsel - sesli alarm veren geçer/geçmez fonksiyonu

Mikron / Mil Dönüşümü
Ölçü birimini Metrik veya Imperial olarak seçebilme.

İstatistik
Ortalama değer, ölçüm sayısı, maksimum/minimum değer, varyasyon kat sayısı ve standart sapma gibi istatistiki verileri ekranda sürekli görebilme.

Ölçümleri Gruplandırma (Batching)
Ölçümle,tarih,saat,iş ve grup numarası verilerek gruplandırılabilir. Kaydedilen ölçüm gruplarına geri dönme, istatistikleri inceleme,ölçüm ekleme veya çıkarma yapılabilir.

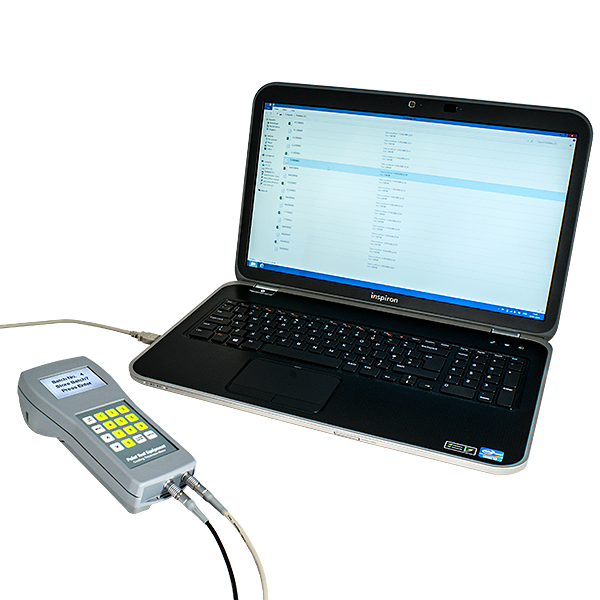

PC’ye yükleme
Tüm ölçüm değerleri,istatistikleri ve limit dışı değerleri,iş ve grup numarası ile Word veya Excel’e aktarabilme.İstenirse her yüklemede firma adı raporlara eklenebilir.

Sertifikasyon
İstenildiği takdirde cihaz ve problar için UKAS Kalibrasyon Sertifikası verilebilir. Ayrıca PTE web sitesindeki Calibration Portal bölümünde online olarak görüntülenebilir. Calibration Portal bölümünde kalibrasyon yenileme zamanları da takip edilebilir.

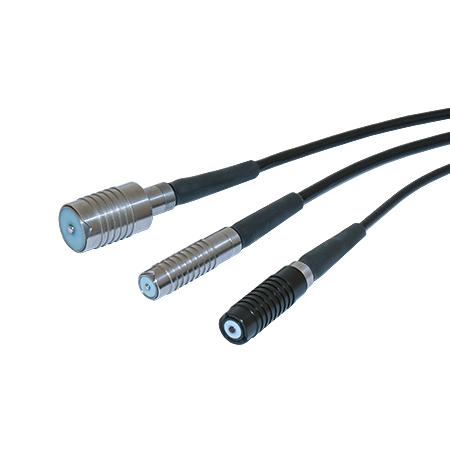

                                                     Eban 5000 Problar ve Teknik Özellikleri
Prob tipi Prob Çapı Boşluk Payı Min. Dışbükey Eğim Min. İçbükey Eğim Min. Numune Alanı
Ferrous Düz 0-1000μ 9mm 75mm 4mm 25mm 4mm
Ferrous LTipi 0-1000μ 9mm 40mm 4mm 25mm 4mm
Ferrous Düz 0-2mm/0.5mm 15mm 75mm 10mm 50mm 10mm
Ferrous Düz 0-20.0mm 50mm 150mm 100mm 500mm 100mm
Non-Ferrous Düz 0-1000μ 10mm 75mm 5mm 25mm 5mm
Non-Ferrous L Tipi 0-1000μ 10mm 40mm 5mm 25mm 5mm
Non-Ferrous Düz 0-2000μ 10mm 75mm 5mm 25mm 5mm

                                                    EBAN 5000 Modeller ve Teknik Özellikler
Ürün Kodu Alt Malzeme Ölçüm Aralığı Çözünürlük Hassasiyet Prob Sertifika Kodu Folyo Sertifika Kodu
 C5001  Ferrous  0-1000µ  1µ  ±1 - 3% NC101 NC002
 C5002  Ferrous  0-2000µ & 0-5mm.  1µ & 0.1mm.  ±1 - 3% NC101 NC002






EBAN 5000 Modeller ve Teknik Özellikler

Ürün Kodu

Alt Malzeme

Ölçüm Aralığı metrik

Ölçüm Aralığı   Imperial

Çözünürlük Metrik

 Çözünürlük     Imperial

Hassasiyet

Kalibrasyon Sertifika
Kodu

Folyo Sertifika
Kodu

C5001

Ferrous

0-1000µm

0-40mils

1µm

0.1mil

±1 to 3%

NC101

NC002

C5002

Ferrous

0-2000µm

0-5.00mm

0-80mils

0-200mils

1µm

0.01mm

0.1mil

±1 to 3%

NC101

NC002

C5003

Ferrous

1-20mm

40-800mils

0.1mm

0.1mil

±1 to 3%

NC101

NC002

C5004

Non-Ferrous

0-1000µm

0-40mils

1µm

0.1mil

±1 to 3%

NC201

NC002

C5005

Non-Ferrous

0-2000µm

0-80mils

1µm

0.1mil

±1 to 3%

NC201

NC002

C5006

Ferrous ve

Non-Ferrous

0-1000µm

0-40mils

1µm

0.1mil

±1 to 3%

NC101

NC201

NC002

C5007

Ferrous ve

Non-Ferrous

F 0-2000µm

F 0-5.00mm

N 0-2000µm

0-80mils

0-200mils

0-80mils

1µm

0.01mm

1µm

0.1mil

±1 to 3%

NC101

NC201

NC002

CA101

USB PC bağlantı kablosu





CS301

Yedek Ferrous Prob 0-1000µ  ( C5001 ve C5006 modelleri için )

NC101



CS302

Yedek Ferrous Prob 0-2000µm & 0-5.00mm  ( C5002 ve C5007 modelleri için )

NC101



CS303

Yedek Ferrous Prob 0-20mm.  ( C5003 modeli  için )

NC101



CS304

Yedek Non-Ferrous Prob 0-1000µ  ( C5004 ve C5006 modelleri için )

NC201



CS305

Yedek Non-Ferrous Prob 0-2000µ  ( C5005 ve C5007 modelleri için )

NC201



CA201

Yedek L Tipi Ferrous Prob 0-1000µ  ( C5001 ve C5006 modelleri için )

NC101



CA203

Yedek L Tipi Non-Ferrous Prob 0-1000µ  ( C5004 ve C5006 modelleri için )

NC101




Ferrous Modeller-F
Demir ve çelik üzerindeki : Boya,toz boya, plastik,cam, çinko,kadmiyum,krom
                                                 epoksi,kalay, seramik, fosfat kalınlıklarını ölçer.
Non-Ferrous Modeller- NF
Alüminyum,pirinç,bakır,paslanmaz çelik ve zamak üzerindeki : Boya,toz boya,lak,plastik,cam,eloksal kalınlıklarını ölçer.

Ferrous ve Non-Ferrous Kombine Modeller – FNF
Yukarıdaki her iki modelin birleşmesinden oluşan kombine modellerdir.

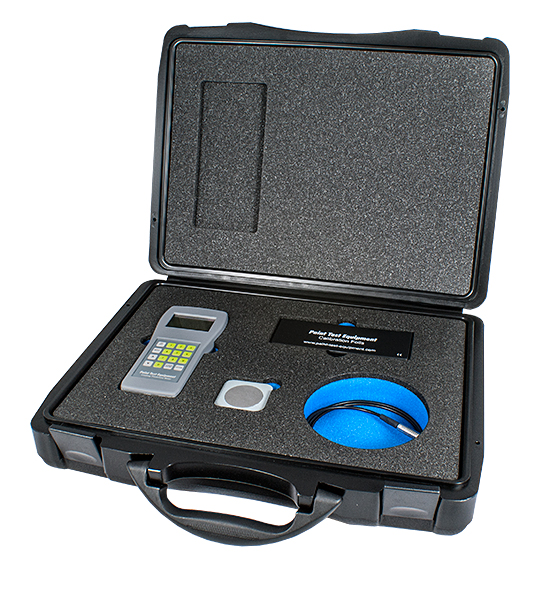

TESLİM ŞEKLİ :
Eban 5000 Kalınlık Ölçüm Cihazı, söküp takılabilir fleksibıl ölçüm probu (FN cihazlarda iki adet prob verilmektedir), Kalibrasyon folyo seti 8’li, 12/25/50/75/125/175/250/500µ gibi (C5003 modelinde 3 adet folyo verilmektedir.), sıfır kalibrasyon diski (FN cihazlarda iki adet prob verilmektedir),  Özel köpüklü taşıma çantası, İngilizce ve Türkçe kullanma talimatı ile birlikte komple.
CA101 USB PC bağlantı kablosu ve UKAS kalibrasyon sertifikaları opsiyoneldir.



Farklı alt malzeme ve kaplamalara göre model seçimi

           Alt
       Malzeme

Kaplama


Aluminyum





Pirinç



Bronz



Bakır



Magnezyum





Çelik



Paslanmaz Çelik


Titanyum



Çinko

Alüminyum

---

---

---

---

---

Ferrous

---

---

---

Oksidasyon

Non-ferrous

---

---

---

Non-ferrous

---

---

---

---

Pirinç

---

---

---

---

---

Ferrous

---

---

---

Bronz

---

---

---

---

---

Ferrous

---

---

---

Kadmiyum

---

---

---

---

---

Ferrous

---

---

---

Seramik

---

---

---

---

---

Ferrous

---

---

---

Krom

---

---

---

---

---

Ferrous

---

---

---

Bakır

---

---

---

---

---

Ferrous

---

---

---

Eloksal

Non-ferrous

---

---

---

---

---

---

---

---

Epoksi

Non-ferrous

Non-ferrous

Non-ferrous

Non-ferrous

Non-ferrous

Ferrous

Non-ferrous

Non-ferrous

Non-ferrous

Galvaniz

---

---

---

---

---

Ferrous

---

---

---

Metal Spray

---

---

---

---

---

Ferrous

---

---

---

Lak

Non-ferrous

Non-ferrous

Non-ferrous

Non-ferrous

Non-ferrous

Ferrous

Non-ferrous

---

Non-ferrous

Boya

Non-ferrous

Non-ferrous

Non-ferrous

Non-ferrous

Non-ferrous

Ferrous

Non-ferrous

Non-ferrous

Non-ferrous

Plastik

Non-ferrous

Non-ferrous

Non-ferrous

Non-ferrous

Non-ferrous

Ferrous

Non-ferrous

Non-ferrous

Non-ferrous

Lastik

Non-ferrous

---

---

---

---

Ferrous

---

---

---

Kalay

---

---

---

---

---

Ferrous

---

---

---

Kalibrasyon Folyo Teknik Özellikleri

Ürün Kodu

Aralık

Değerler

Hassasiyet

Folyo Sert. Ürün Kodu

F2001

0-1000µm

25,50,75,125,175,250,500,750µm

± %2

NC002

F2002

0-40mils

1,2,3,5,7,10,20,30mils

± %2

NC002

F2003

0-2000µm

50,250,500,750,1000,1250,1500,2000µm

± %2

NC002

F2004

0-80mils

2,10,20,30,40,50,60,80mils

± %2

NC002

F2005

0-5.00mm

50,250,500,750,1000,1500,2000,3000µm

± %2

NC002

F2006

0-200mils

2,10,20,30,40,60,80,120mils

± %2

NC002

F2007

0-20.0mm

5, 9.5, 15mm

± %2

NC002

F2008

0-800mils

200,360,600mils

± %2

NC002

FV001

Özel seçim



12,25,50,75,100,125,150,175,190,200,225,
250,275,300,350,375,500,625,750,1000,
1250,1500,2000,3000,5000,9500,15000µm
( 8 adet seçiniz. )

± %2

NC002

Z1003

Ferrous sıfır disk





Z1004

Non-Ferrous sıfır disk





Z1003

Ferrous sıfır plaka ( C5003 modeli için)
